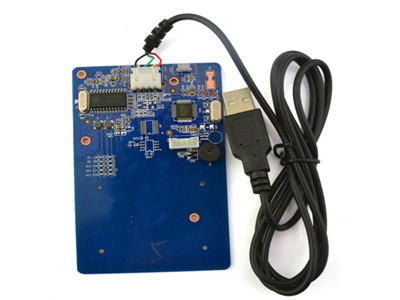

一、ic卡模块支持卡片:

　　Mifare one S50

　　Mifare one S70

　　FM11RF08

　　FM1208

　　PSAM9600

　　PSAM38400

　　及其兼容卡片


　　二、ic卡模块主要特点:

　　采用高度集成读写卡芯片MFRC522射频基站；

　　符合ISO14443 TYPE A标准；

　　模块具有寻卡、读取、写入、初始化电子钱包，增值、减值、查询余额及装载密码等功能的命令集，用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作；




　　可天线一体,也可天线分体；

　　超小尺寸:采用天线一体尺寸43.5X35.5mm ;采用天线分体时核心模块尺寸:22.2X15.6mm；

　　读卡平均电流80mA(VCC = 3.3V)，峰值电流300mA；

　　可提供 C51函数库(例程)及windows操作系统下的例程函数库供二次开发；


　　三、ic卡模块通讯协议：

　　(1)UART：适用于PC机或8位UART的单片机，默认波特率19200BPS；

　　(2)IIC：适用于单片机，最大通讯速率400K。

　　默认为自动寻卡方式(8位数据格式的没有自动寻卡功能)，当卡片进入到天线区后WAKE引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号；

　　自带看门狗；

　　基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路板。

　　广泛应用于非接触智能水、电、气三表、交通一卡通读写器，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
